 發(fā)布時間：2024-6-19 |

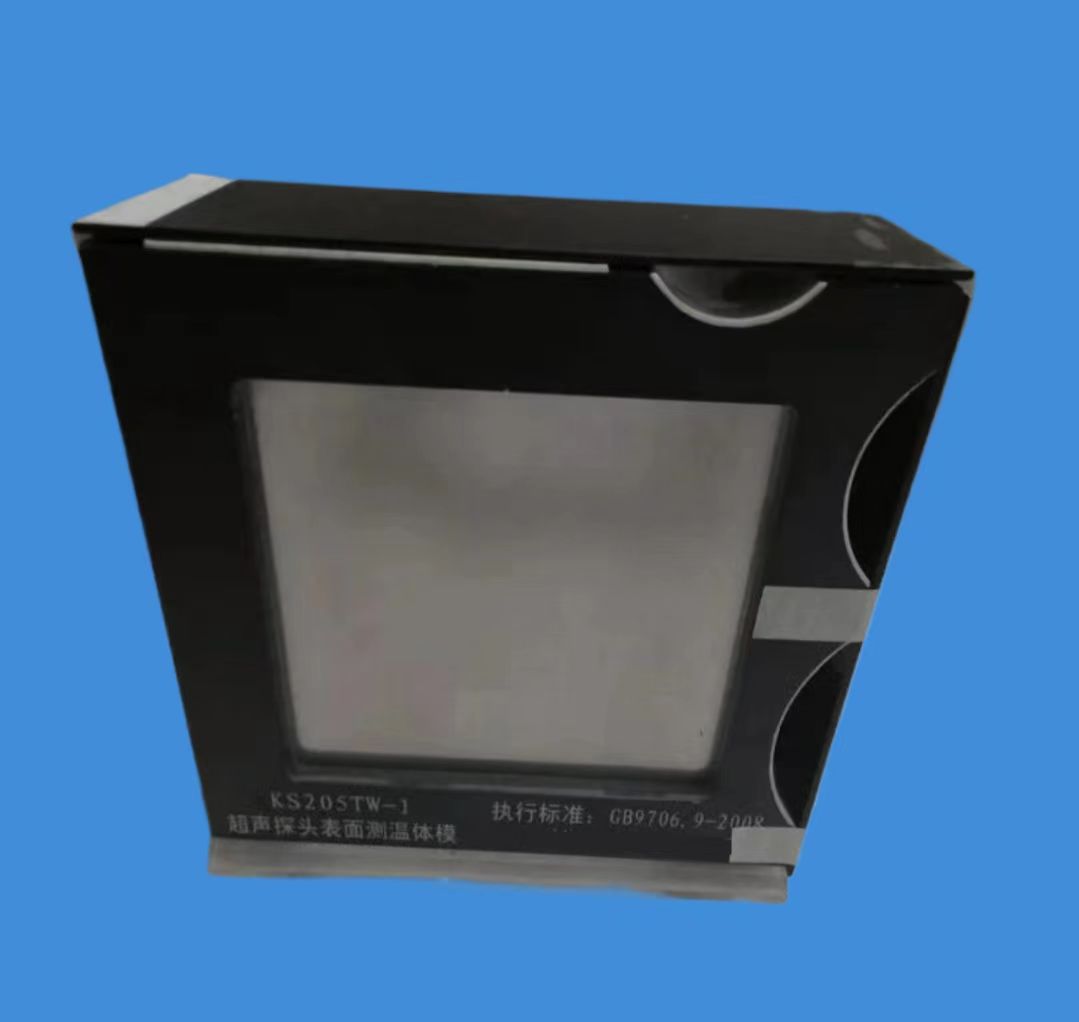

| 產品型號：KS205TW-1型 |
| 產品編號：sl012 |
| 瀏覽次數(shù)：602 |
|
1．用途
專用于體外(非介入)型探頭的表面溫度檢測，可以在水浴-升溫和非水浴-室溫兩種條件下使用。
2．基本結構
(1)外形及尺寸：整體略呈六面體形，寬200mm，厚(前后方向)70 mm，高210mm。
(2)殼體構成
(a)前后兩壁：中央部分為1mm厚不銹鋼板，四周鑲邊部分為10mm厚有機玻璃板；
(b)側面非聲窗部分：10mm厚有機玻璃板；
(c)頂面及側面聲窗部分：1.5mm厚室溫硫化橡膠。
(3)聲窗
(a)頂面：平面和R20mm曲面聲窗各一個，前者針對平面線陣和R76凸陣探頭，后者針對R20、R15和R10凸陣探頭；
(b)側面：R40mm和R60mm曲面聲窗各一個，前者針對R40和R30凸陣探頭，后者針對R60和R50凸陣探頭。
(4)仿組織材料：水性高分子凝膠基復合材料。
(5)支護底板：10mm厚有機玻璃。
3．仿組織材料特性參數(shù)
(1)聲 速：(1540±10)m/s
(2)聲衰減系數(shù)斜率：(0.5±0.1)dB/(cm·MHz)
(3)比 熱：(3500±500)J/(kg·K)
(4)導 熱 率：(0.5±0.1)W/(m·K)
|
|
|
|
